CKT系列除灰控制系統

CKT系列除灰控制系統是為燃煤電廠的除灰流程（包括干除灰及水除灰）而開發的，是我公司推出的與低正壓連續輸送系統、倉泵正壓輸送系統、輸灰閥正壓輸送系統、氣鎖閥正壓輸送系統等配套產品。該產品以計算機控制技術為核心組成CKT­-I系列各類控制系統。我公司根據輸送系統的方式、規模大小及用戶具體要求進行配置，CKT­-I系列除灰控制系統一般有如下幾種控制模式：

1.CKT-A型――屏式監控系統；

2.CKT-B型――屏臺合一監控系統；

3.CKT-C型――屏臺獨立式監控系統；

4.CKT-D型――分層分布式監控系統。

一．CKT-IA型除灰控制系統

1.控制對象

CKT-A型適用于中小型火電廠除灰系統的集中監控。

2.技術特點及功能

a. CKT-A系統是以可編程控制器（PLC）為核心組成無觸點邏輯控制系統。同時設有定時、計數、報警、通訊等功能。

b.設有多種運行方式：自動控制、遠方手動、現地手動等方式供現場靈活適用。

c.設有除灰系統流程模擬圖、能監示主要設備的運行工況及生產運轉情況。

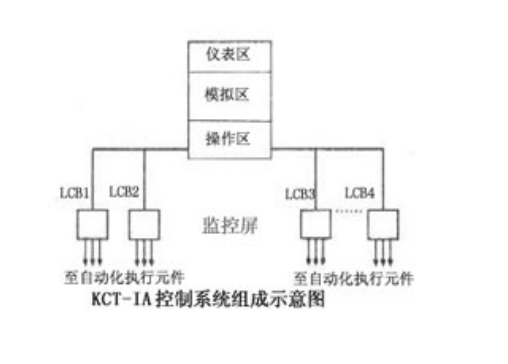

3.監控系統結構

CKT-A監控系統以集中自動監控為主，現地手動為輔。

4.設備配備

由PLC屏完成集中監控任務，屏面設置流程模擬圖及操作開關、各類信號及示字燈。現地設控制箱，為防雨式雙層結構，適應惡劣工況下適用。

二. CKT-B型控制系統

1.適用對象

CKT-B型控制系統，為屏臺合一式結構，適用于中小型除灰系統的監控。

2.技術特點及功能

a . CKT-B型監控系統采用了計算機控制技術，以可編程控制器組成無觸點邏輯控制系統。裝置有強的通訊功能及處理功能。并設有定時、計數、報警、選控等輔助功能。

b. 裝置設有集中的自動控制、手動控制和現地手動控制多種運行方式，供操作人員靈活主要設備的工作狀況。

c.設有美觀的馬賽克模擬屏，能監示生產全流程及主要設備的工作狀況。

3.監控系統結構

CKT-B型監控系統以集中自動監控為主，現地手動為輔。集中自動監控在屏臺合一的操縱臺上完成；手動在現地控制箱上完成。

4.設備設置

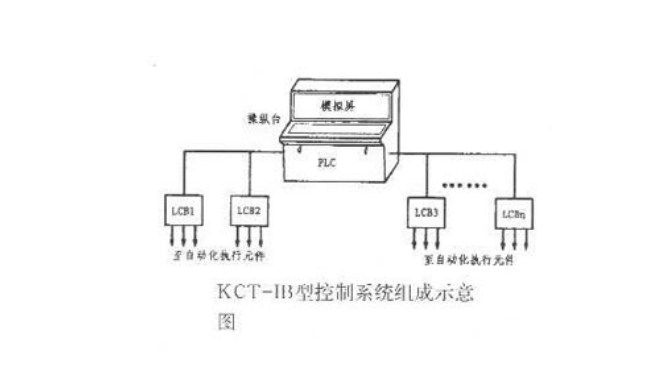

CKT-B型系統屏臺合一的操縱臺（設有PLC、操縱面板、模擬屏）及現地控制箱組成。

三、CKT-C型除灰控制系統

1. 適用對象

CKT-C型監控系統為屏、臺獨立式設計。一般適用于大中型火電廠的除灰系統。

2.技術特點及功能

a.該系統是以進口可編程控制器（PLC）為核心組成無觸點邏輯控制系統。同時設有監示、定時、計數、報警、通訊等功能。

b.設有多種運行方式：集中自動控制、集中手動控制、現地手動等方式供現場靈活適用。

c.設有獨立的大型模擬屏，監視主要設備及生產流程。

3.監控系統結構

CKT-C型監控系統以集中自動監控為主，現地手動為輔。集中自動監控在屏臺合一的操縱臺上完成；手動在現地控制箱上完成。

4.CKT-IC型特點

CKT-C控制系統是當前大中電廠除灰模式。具有技術先進、運行可靠、調試維護方便、設備簡單、經濟性能好，具有現代化特點。

四、CKT-D型除灰控制系統

1.適用對象

CKT-D型是分層分布控制系統，適應于電廠的多臺爐除灰系統的聯合監控。

2.技術特點

a. 以計算機技術為核心，實現多除灰控制系統的統一調度。以PLC為基礎實現各除灰系統的控制和處理。上位機可實現報警、打印、記錄、資料管理及調度操作。各PLC可聯合運行執行上位機命令，也可單獨運行完成子系統的操作。

b. 設有上位機統一操作方式，各PLC操作及現地箱手動操作等多層方式。

c. 各PLC若仍設馬賽克模擬屏可與CRT監視方式互為備用。

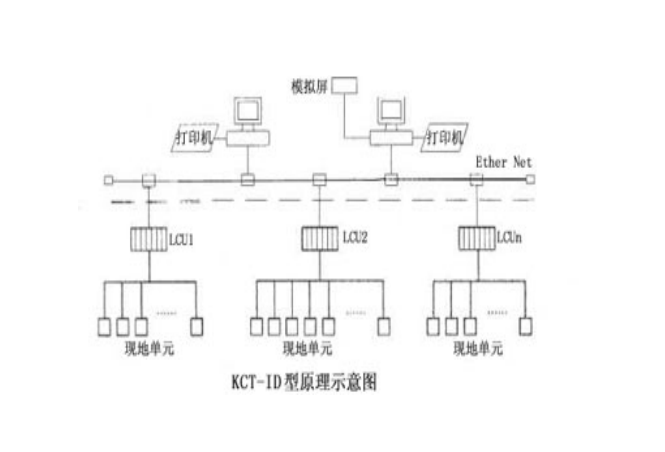

3.CKT-D型系統結構

CKT-D型為分層分布式結構，由上位機、PLC及現地控制箱組成。

4.設備配置

工業計算機、監示器、打印機、各PLC操作屏臺、現地控制箱。

5.CKT-D型特點

CKT-D型為分層分布式控制系統，具有高度自動化現代技術的特點，運行方式靈活可靠，具有較強的通訊功能，易于實現全廠計算機監控。
